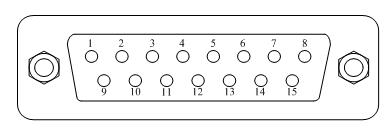

| DB15編號 | 英文注釋 | 說明 |
| 1 | ADC_W | 外部模擬信號輸入的正端； |
| 2 | B | 通訊接口，RS485的B端； |
| 3 | A | 通訊接口，RS485的A端； |
| 4 | VCC_W | 外部電壓VCC輸入端； |
| 5 | 無 | |
| 6 | CW_W | 外部方向信號輸入端； |
| 7 | 無 | |
| 8 | COM | 外部公共地； |
| 9 | AGND | 外部模擬信號輸入的負端； |
| 10 | +12V | 內部+12V電源輸出端； |
| 11 | GND | 內部電源地； |
| 12 | CW | 內部方向信號輸出端 |
| 13 | RS_W | 外部啟停信號輸入端； |
| 14 | PWM_W | 外部脈沖信號輸入端 |
| 15 | RS | 內部啟停信號輸出端； |
