在切斷電源狀態下，參照?qǐng)D18、圖19，進行接線。然后將DB15接口連接到泵的背部接口上

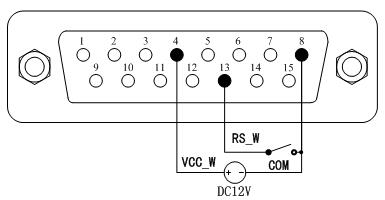

圖18 腳踏外部12V供電接線圖

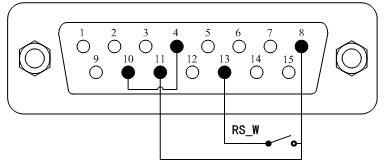

圖19 腳踏內部12V供電接線圖
打開電源開關，LED數碼管顯示數字
按MODE鍵切換到內控模式，腳踏開關閉合一下，泵啟動，再閉合一下，泵停止
按MODE鍵切換到分裝模式，腳踏開關閉合一下，泵分裝一次
按MODE鍵切換到電平模式，腳踏開關閉合，泵運轉；腳踏開關斷開，泵停止
