★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
技術簡介
雷弗蠕動泵全系列產品均配置標準RS485接口，滿足用戶不同外控需求。

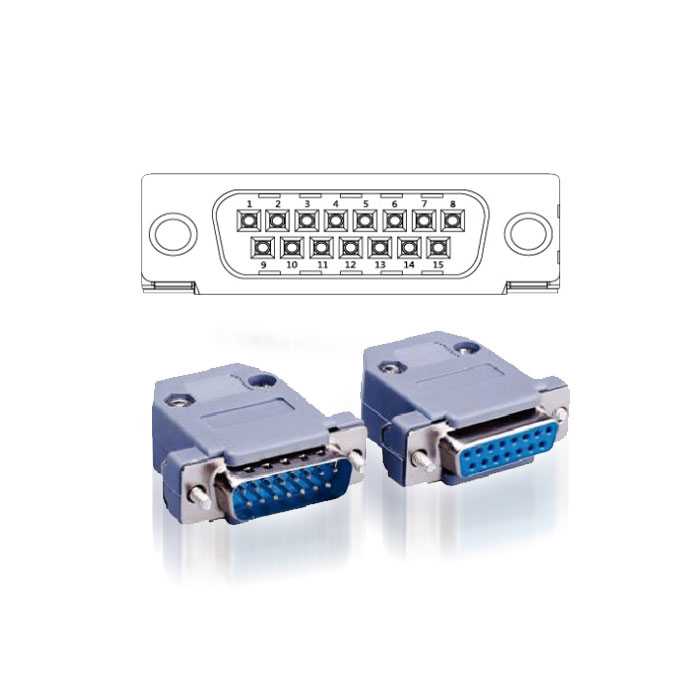

DB15編號、英文注釋、說明
1、ADC_W，外部模擬信號輸入的正端
2、B，通訊接口，RS485的B端
2、B，通訊接口，RS485的B端
3、A，通訊接口，RS485的A端
4、VCC_W，外部電源輸入端
5、DAC，模擬電壓輸出端
6、CW_W，外部方向信號輸入端
7、PWM，脈沖輸出端
8、COM，外部公共地
9、AGND，外部模擬信號輸入的負端
10、+12V，內部+12V電源輸出端
11、GND，內部電源地
12、CW，內部方向信號輸出端
13、RS_W，外部啟停信號輸入端
14、PWM_W，外部脈沖信號輸入端
15、RS，內部啟停信號輸出端
